斗式提升机有多种类型，按牵引件可分为皮带式斗式提升机、环链式斗式提升机、板链式斗式提升机。板链式斗式提升机有单排链、双排链样式。下面分享下板链式斗式提升机结构图。

头部装配：

着实斗式提升机的结构都基本一样，主要是由头部、中心箱体、尾部、运行部件（提升部件）等部分。

头部装配主要包括运送链轮、主轴、轴承座、出料口、驱动装置，以及选装逆止器、磨练平台等。单排链提升机上下各装置一个链轮，双排链斗式提升机上下各装置两个链轮。

驱动装置包括电机、减速机、传动巨细链轮（或联轴器）。

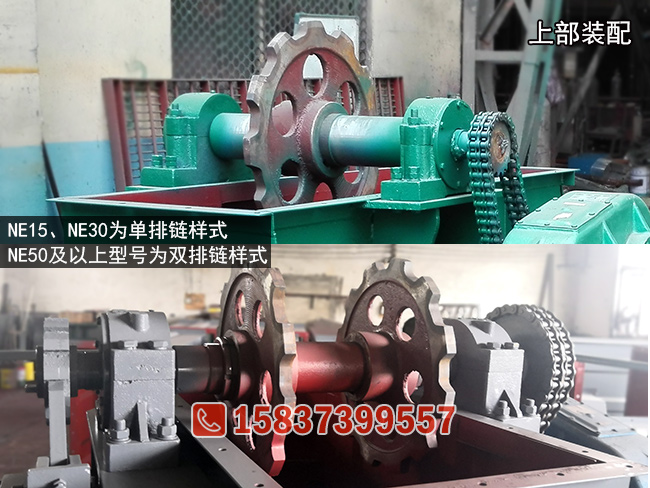

上图可以看出来单排链、双排链提升机头部结构的比照。主要区别就是链轮的个数，单排链板链提升机上下各装置一个链轮，双排链的斗式提升机上下各装置两个斗提机链轮，其余结构基本类似。

板链斗式提升机的链轮一样平常为铸造件，质料ZG310-750，齿面需要经由淬火热处置惩罚。

尾部装配：

链式斗式提升机的尾部装配结构主要包括进料口、改向链轮、张紧装置等。同样，单排链提升机装置一个改向链轮，双排链斗式提升机装置两个驱动链轮。

板链斗式提升机的进料方法一样平常为流入式，因此进料口的角度、高度、巨细设计都有考究。

运行部件：

斗式提升机种种型主要区别就在于运行部件的差别，运行部件就是牵引件和料斗，板链斗式提升机就是板链条和料斗，我们先看下板链斗式提升机的牵引件。

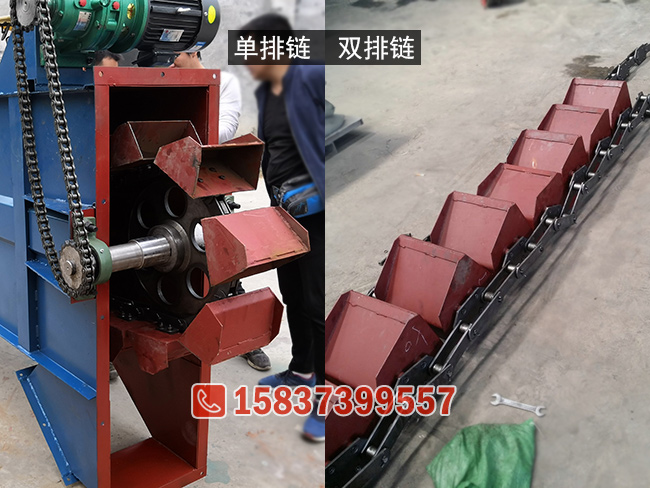

NE系列板链提升机中NE15、NE30是单排链样式，NE50及更大型号为双排链样式。单排链式提升机料斗为三角形，料斗装置在中心位置；双排链斗式提升机料斗为平行斗样式，链条是装置在料斗两侧的。

NE提升机链条也是经由特殊质料制作，这也是和皮带式、环链式提升机的很大区别，链板是45#钢，销轴套筒滚子为40Cr调质热处置惩罚，较强的耐磨性使板链提升机故障率低，运行更稳固。

中心箱体：

板链斗式提升机的中心箱体标准节为2米高，特殊节课制作3米、1.5米等。中心箱体需要经由折弯增强处置惩罚，以增添箱体的承载力。上下各装置一个法兰，提升机装置时举行法兰毗连，提升粉料时可在法兰中心加一层海绵垫，增强密闭性，有用避免粉尘泄露。
